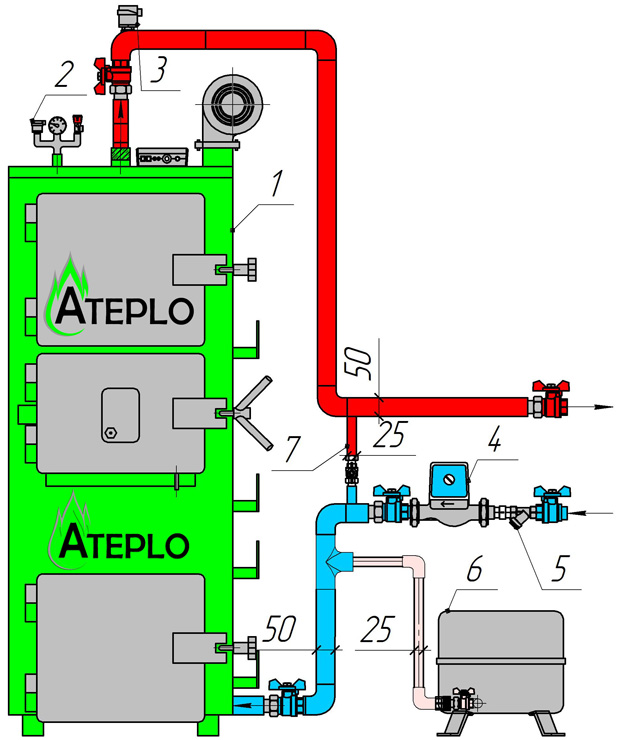

1. Рекомендуемая схемы установки котла ATEPLO от 14 до 50 кВт

Рекомендуемая схемы установки котла ATEPLO от 14 до 50 кВт

1 - Котел ATEPLO14-50 кВт

2 - Группа безопасности котла 3 бар (сбросной клапан)

3 - Воздухоотводчик Автоматический

4 - Дымоход

5 - Фильтр грубой очистки

6 - Бак расширительный (рекомендуется 5-10% от объема воды в системе отопления)

7 - Байпас.

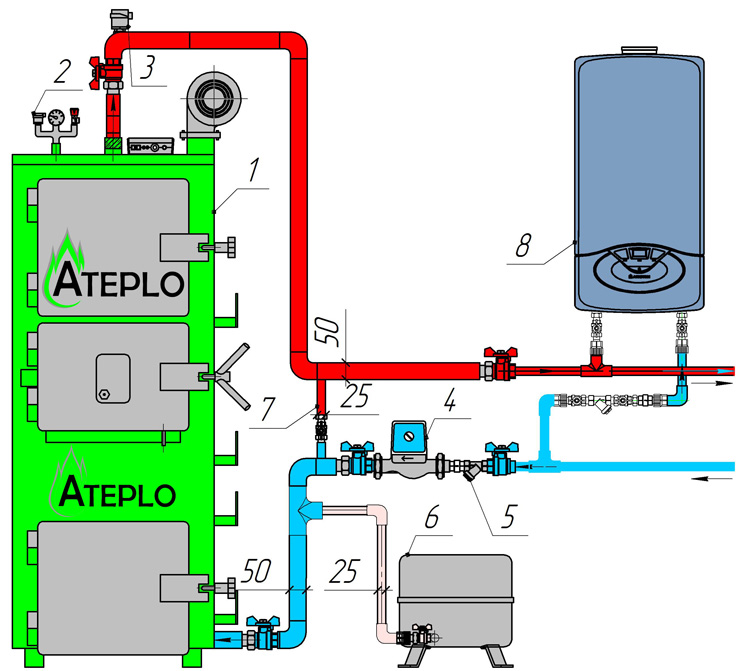

2. Рекомендуемая схемы установки котла ATEPLO Lux-1 25 кВт (+электрокотел или ГАЗовый)

Рекомендуемая схемы установки котла ATEPLO Lux-1 25 кВт (+электрокотел или ГАЗовый)

1 - Котел ATEPLO 25 кВт

2 - Группа безопасности котла 3 бар (сбросной клапан)

3 - Воздухоотводчик Автоматический

4 - Дымоход

5 - Фильтр грубой очистки

6 - Бак расширительный (рекомендуется 5-10% от объема воды в системе отопления)

7 - Байпас.

8 - Паралельно присоединены котел (газ. или электрокотел).

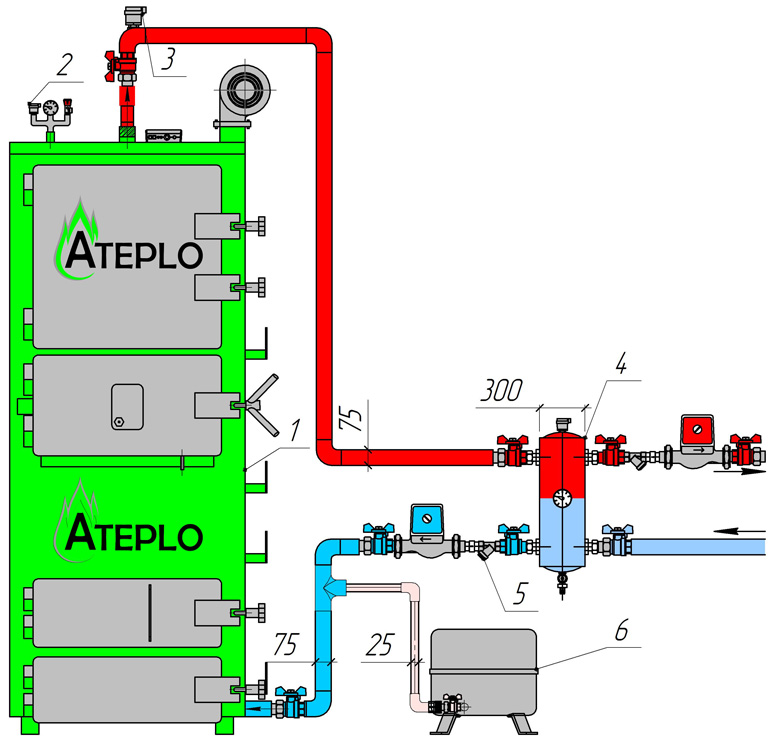

3. Рекомендуемая схемы установки котла ATEPLO Lux-1 75-120 кВт

Рекомендуемая схемы установки котла ATEPLO Lux-1 75-120 кВт

1 - Котел ATEPLO 75-120 кВт

2 - Группа безопасности котла 3 бар (сбросной клапан)

3 - Воздухоотводчик Автоматический

4 - Гидравлический разделитель

5 - Фильтр грубой очистки

6 - Бак расширительный (рекомендуется 5-10% от объема воды в системе отопления)
